NF24-2Q100
作者:admin 来源: 日期:2016/3/12 11:54:01

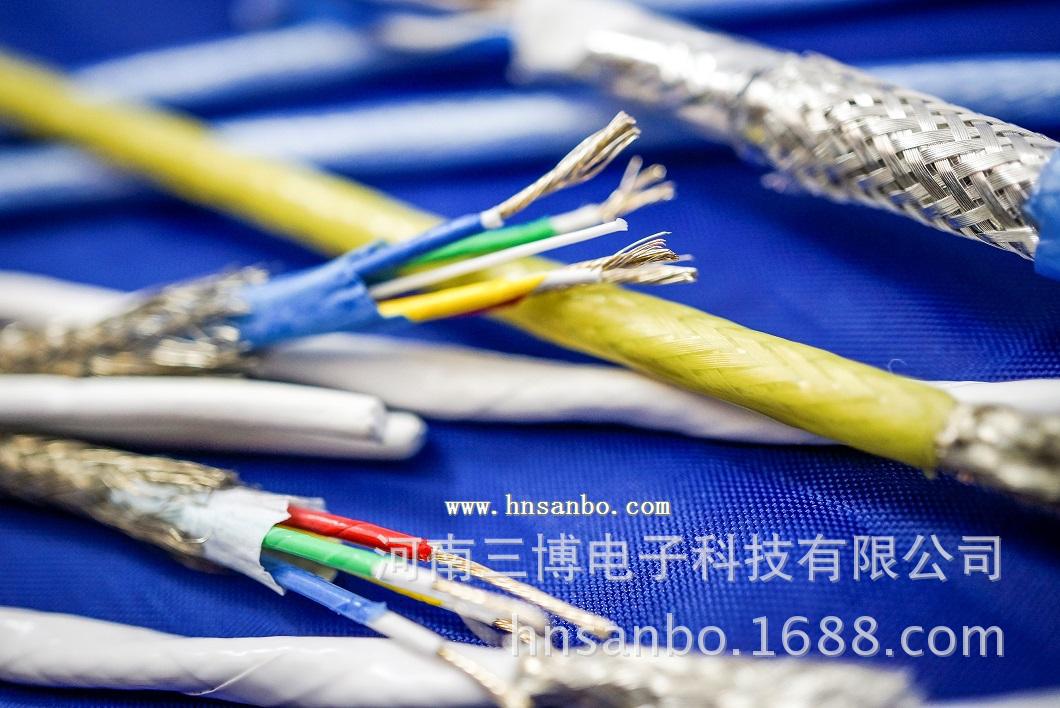

nf24q100-01军用以太网电缆郑州供应商
pdf文档查看请登录www.hnsanbo.cn
制造商 | Tensolite | |
订货代码 | NF26-P4-100 | |
结构 | 单屏蔽组 | |
导体AWG(19标准) | 26 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0189 | |
绝缘材料 | PTFE | |
标称绝缘直径(in) | 0.048 | |
Pair#1 | 白-蓝 | |
Pair#2 | 白-绿 | |
Pair#3 | 白-橙 | |
Pair#4 | 白-棕 | |
标称电缆直径(in) | 0.25 | |
电缆直径(Ibs/Kft) | 61 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.8 | |
标称衰减 | 10MHz | 100MHz |
(dB/100ft) | 2.3 | 8 |
千兆电缆长度 | 249ft(73m) | |
制造商 | Tensolite | |
订货代码 | NF24-2Q100 | |
结构 | 双屏蔽四同轴 | |
导体AWG(19标准) | 24 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0233 | |
绝缘材料 | PTFE | |
标称绝缘直径(in) | 0.045 | |
Pair#1 | 红-蓝(白) | |
Pair#2 | 黄-绿(白) | |
Pair#3 | 红-蓝(蓝) | |
Pair#4 | 黄-绿(蓝) | |
标称电缆直径(in) | 0.305 | |
电缆直径(Ibs/Kft) | 58 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.8 | |
标称衰减 | 10MHz | 100MHz |
(dB/100ft) | 2.3 | 8 |
千兆电缆长度 | 240ft(73m) | |
制造商 | Tensolite | |
订货代码 | NF26-2Q100 | |
结构 | 双屏蔽四同轴 | |
导体AWG(19标准) | 26 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0189 | |
绝缘材料 | PTFE | |
标称绝缘直径(in) | 0.038 | |
Pair#1 | 红-蓝(白) | |
Pair#2 | 黄-绿(白) | |
Pair#3 | 红-蓝(蓝) | |
Pair#4 | 黄-绿(蓝) | |
标称电缆直径(in) | 0.265 | |
电缆直径(Ibs/Kft) | 45 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.8 | |
标称衰减 | 10MHz | 100MHz |
(dB/100ft) | 2.5 | 9.3 |
千兆电缆长度 | 200ft(61m) | |
制造商 | Tensolite | |
订货代码 | NF24GB100 | |
结构 | 非屏蔽组 | |
导体AWG(19标准) | 24 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0233 | |
绝缘材料 | PTFE | |
标称绝缘直径(in) | 0.045 | |
Pair#1 | 白-蓝 | |
Pair#2 | 白-绿 | |
Pair#3 | 白-橙 | |
Pair#4 | 白-棕 | |
标称电缆直径(in) | 0.245 | |
电缆直径(Ibs/Kft) | 41 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.8 | |
标称衰减 | 10MHz | 100MHz |
(dB/100ft) | 2.3 | 8 |
千兆电缆长度 | 240ft(73m) | |
制造商 | Tensolite | |
订货代码 | NFG26GB100 | |
结构 | 非屏蔽组 | |
导体AWG(19标准) | 26 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0189 | |
绝缘材料 | PTFE | |
标称绝缘直径(in) | 0.038 | |
Pair#1 | 白-蓝 | |
Pair#2 | 白-绿 | |
Pair#3 | 白-橙 | |
Pair#4 | 白-棕 | |
标称电缆直径(in) | 0.205 | |
电缆直径(Ibs/Kft) | 32 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.8 | |
标称衰减 | 10MHz | 100MHz |
(dB/100ft) | 2.5 | 9.3 |
千兆电缆长度 | 200ft(61m) | |
制造商 | Tensolite | |
订货代码 | NF22P100 | |
导体AWG(19标准) | 22 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0295 | |
绝缘材料 | ePTFE/PTFE | |
标称绝缘直径(in) | 0.07 | |
标称电缆直径(in) | 0.195x0.290 | |
电缆直径(Ibs/Kft) | 43 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.79 | |
最大时延差(ps/ft) | 137 | |
衰减(dB/100ft) | 10MHz | 100MHz |
标称/最大 | 1.6/2.0 | 5.6/6.7 |
MinNEXT(dB) | 53 | 38 |
MinSRL(dB) | 23 | 16 |
CAT5电缆长度 | 330ft(100m) | |
制造商 | Tensolite | |
订货代码 | NF24P100 | |
导体AWG(19标准) | 24 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0233 | |
绝缘材料 | ePTFE/PTFE | |
标称绝缘直径(in) | 0.063 | |
标称电缆直径(in) | 0.175x0.270 | |
电缆直径(Ibs/Kft) | 35 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.79 | |
最大时延差(ps/ft) | 137 | |
衰减(dB/100ft) | 10MHz | 100MHz |
标称/最大 | 1.8/2.1 | 6.0/7.1 |
MinNEXT(dB) | 53 | 38 |
MinSRL(dB) | 23 | 16 |
CAT5电缆长度 | 310ft(94m) | |
制造商 | Tensolite | |
订货代码 | NF22Q100 | |
导体AWG(19标准) | 22 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0295 | |
绝缘材料 | ePTFE/PTFE | |
标称绝缘直径(in) | 0.055 | |
标称电缆直径(in) | 0.19 | |
电缆直径(Ibs/Kft) | 34 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.79 | |
最大时延差(ps/ft) | 137 | |
衰减(dB/100ft) | 10MHz | 100MHz |
标称/最大 | 1.8/2.2 | 6.4/7.3 |
MinNEXT(dB) | 50 | 35 |
MinSRL(dB) | 23 | 16 |
CAT5电缆长度 | 300ft(91m) | |
制造商 | Tensolite | |
订货代码 | NF24Q100 | |
导体AWG(19标准) | 24 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0233 | |
绝缘材料 | ePTFE/PTFE | |
标称绝缘直径(in) | 0.045 | |
标称电缆直径(in) | 0.163 | |
电缆直径(Ibs/Kft) | 24.5 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.79 | |
最大时延差(ps/ft) | 137 | |
衰减(dB/100ft) | 10MHz | 100MHz |
标称/最大 | 2.3/2.7 | 8.0/9.2 |
MinNEXT(dB) | 47 | 32 |
MinSRL(dB) | 23 | 16 |
CAT5电缆长度 | 240ft(73m) | |
制造商 | Tensolite | |
订货代码 | NF26Q100 | |
导体AWG(19标准) | 26 | |
导体材料 | SCCA | |
标称导体直径(in) | 0.0189 | |
绝缘材料 | PTFE/PTFE | |
标称绝缘直径(in) | 0.038 | |
标称电缆直径(in) | 0.137 | |
电缆直径(Ibs/Kft) | 18 | |
特性阻抗10%(Ω) | 100 | |
标称电容(pF/ft) | 13 | |
标称传输速率 | 0.79 | |
最大时延差(ps/ft) | 137 | |
衰减(dB/100ft) | 10MHz | 100MHz |
标称/最大 | 2.8/3.2 | 9.6/11.0 |
MinNEXT(dB) | 50 | 35 |
MinSRL(dB) | 23 | 16 |
CAT5电缆长度 | 200ft(61m) |
河南三博电子是一家专业NF24-2Q100的供应商,我公司经营NF24-2Q100产品多年,质量口碑可靠。如果您有更多的NF24-2Q100价格问题,欢迎您联系我们厂家
